► 一、概 述

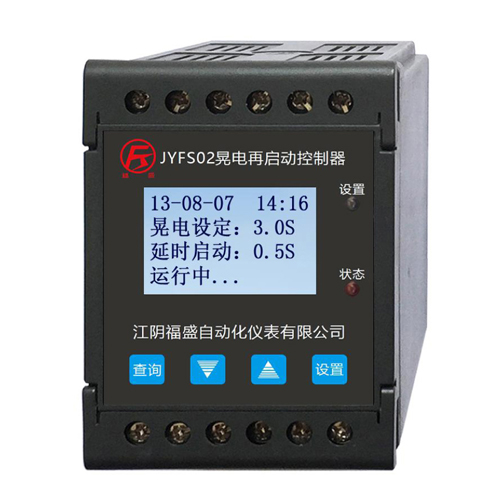

在企业生产过程中，往往都会存在因雷击、短路故障重合闸或内部电网故障等原因而产生电网电压瞬时下降，持续时间为10ms到3s左右，这种现象称为"电压跌落",又称"晃电，晃电会引起相关联锁设备动作，导致生产线停车，使企业造成巨大的经济损失， 针对以上情况，我公司经过多年经验积累成功开发了JYFS02系列晃电再启动控制器，该产品能在电压恢复到正常后自动启动因晃电而停止工作的电机，并可输出信号来满足相关工艺的DCS或PLC联锁需求，可根据实际情况来设置启动时间，在晃电发生后能及时、有序地保证生产的连续性运行，特别是在一些无人值守的地方可快速及时地启动设备，减少因晃电而造成的经济损失，避免相关事故。产品经过多年的运行和改进，已在石油、化工、冶金、矿山、电力、能源等领域得到广泛应用，深受用户的一致好评！
功能描述：JYFS02A再启动控制器用来控制接触器因晃电后需要重启动的电路，当电机正常启动工作后，此时如果电网电压突然下降且在3秒（P01可设值）内恢复到正常电压，控制器会在电压恢复正常后延时0.5秒（P02可设置）给交流接触器的启动信号，让电机自动启动运行。
► 二、工作原理
控制器内部电路在检测到电压的模拟信号及当前触点信号后，经过单片机分析处理，当晃电发生并恢复正常后发出启动信号，如晃电时间超过设置时间则不启动，来电后启动时间可调，以免因大批设备同时启动而造成电网电压的下降，同时用户可根据需求，选择带辅助联锁信号输出的再启动控制器，用来满足生产工艺晃电时联锁需要，以免联锁跳车。
► 三、功 能
1.根据用户情况设定来电后启动时间及晃电不启动时间
2.能记录晃电发生时间、次数以及晃电持续时间，便于用户检查
3.电机正常起动和停止功能不受影响
4.可选择辅助信号输出，用来满足工艺联锁
5.可以用在软启动或变频控制回路
► 四、型号说明
1. JYFS02A 用于控制220V或380V控制回路再启动
2. JYFS02B 用于控制220V或380V控制回路再启动，并可输出一对辅导触点 来控制相关联锁，以免晃电时因接触器脱扣导致其触点输出信号中断，引起系统联锁而停机。
► 五、操作说明
按键说明：
"设置"键：设置、确认。
"选择"键：移动光标、切换界面。
"数值"键：改变数值大小。
（二）晃电记录查询
在主界面下按"设置"键，进入设置菜单界面；选择"晃电查询"，按"设 置"键进入即看到新的晃电记录，按"选择"键切换查询下一条记录，查询完毕后按"设置"键退出。 注：本产品可记录10条晃电信息，如果晃电超过10次，则保存近10次记录。
（三）参数设置
在主界面下按"设置"键，进入设置菜单界面；按"选择"键将光标移动"参数设置"，再按"设置"键确认进入，输入密码"123"，进入参数设置菜单界面；按"选择"键将光标移动到需要修改的参数，按"设置"键确认进入；按"数值"键改变参数值，设置完成后按"设置"键确认。
|
代码 |
参数类型 |
默认值 |
可设范围 |
说明 |
|
P01 |
晃电判断时间 |
2.0 |
0.5- 5.0秒 |
晃电设定时间，如晃电超过该时间则不启动 |
|
P02 |
再启动延时时间 |
0.5 |
0.5-30.0秒 |
当电压恢复到正常值后，设置延时启动时间 |
|
P03 |
再启动持续时间 |
1.0 |
1.0 -2.0秒 |
再启动输出信号持续时间 |
（四）时间设置
在主界面下按"设置"键，进入设置菜单界面；按"选择"键将光标移动到"时间设置"，再按"设置"键确认进入，依次对年、月、日、时、分进行调整，调整完毕后按"设置"键确认退出。

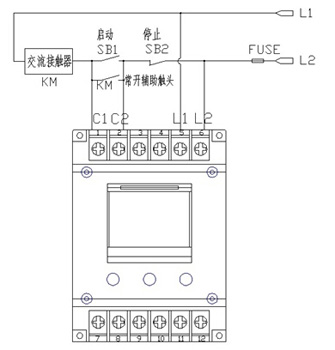

（五）接线图
用户在使用时，请严格按以下接线图接线。
注 意：C1(1号端子)须接靠近接触器一则，C2（2 号 端 子）接靠近进线一则
（六）安装方式及尺寸
1．安装方式：导轨安装
2．安装尺寸: 80×110×100 (mm)
