► 产品描述：

在我国大部分地区由于雷击、短路故障重合闸、企业外部或内部电网故障、大型设备起动等原因，可能造成供电电压有效值快速下降至额定值的90%~10%，持续时间为10ms到1min，这种现象称为"电压跌落",又称"晃电",接触器在电压跌落期间触头可能弹开，并引起相关联锁设备动作，导致生产线停车，使企业造成巨大的经济损失，电压跌落作为一种特殊的故障，危害很大，特别是对连续性运行的企业。 针对以上情况，我公司经过多年经验积累成功开发了JYFS01系列晃电保护仪，该产品能有效地预防接触器因晃电时电压降低而引起的脱扣，让接触器在晃电时保持吸合，躲过晃电保持设备的连续性运行。产品经过多年的运行和改进，已在石油、化工、冶金、矿山、电力、环保、市政等领域得到广泛应用，并形成了一大批稳定信赖的忠实客户，深受用户的一致好评！

► 技术特点和优势：

1、接线方式简单方便，不需更改线路。

2、正常起动和停止不会延时，只有晃电时接触器才延时。

3、工作时采用旁路供电，晃电时采用电容用作电压跌落故障时模块的后备电源，相对于其他厂家的镍氢电池和镍镉电池后备电源方案，具有充电时间短，放电电流大，循环充放电次数多，无记忆效应、充电控制电路简单等优点；

4、针对我国北方使用环境要求，显示屏采用能耐低温-40℃的OLDE屏，所有元器件均能在-40℃~70℃环境温度中工作，工作湿度：≤95%RH

5、具有晃电记录查寻功能，可记录近10次晃电时间。

6、带有一组辅助信号输出，用来晃电时保持其他需要保持接通的信号。

7、当模块故障时不影响回路正常运行。

8、具有硬件晃电/断电识别电路，用于区别电压跌落故障和正常断电。

► 仪表主要功能：

该仪表额定输入电压为交流220V，可以通过面板设置抗晃电时间并进行模块状态显示，实现以下功能：

1、用户根据自身需要设定延时时间0秒～4秒，时间梯度为0.1秒。

2、使交流接触器按设定时间延时脱扣，有效抵御"晃电"，当按下分断按钮时接触器立即分断。

3、可查询近10次晃电记录。

4、面板显示多行工作数据。

5、故障时面板指示及蜂鸣器提醒。

► 工作参数：

· 工作电压：AC220V ±10%

· 使用环境温度：-40℃～+70℃

· 延时时间范围：0秒～4秒

· 时间调整级差：0.1秒

· 适用范围：JYFS01A适用于115A以下交流接触器 （线圈电阻≥20Ω）JYFS01B适用于630A以下交流接触器 （线圈电阻≥2Ω），

· 不能配用在本身带有电子模块的节能接触器上。

· 触点容量长期工作≤15A，使用寿命大于10年。

► 接线说明：

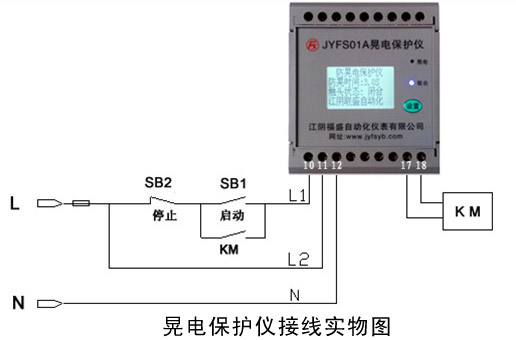

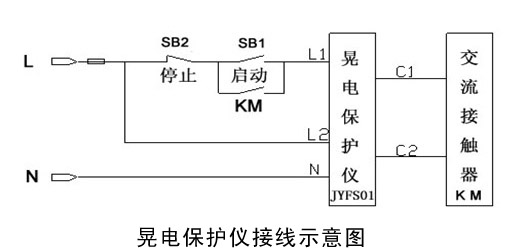

仪表接线如上图所示，接线与加装控制模块之前基本相同，接线简单，无需对原来的电气回路进行改造，L1 （火线）从启动信号后接入仪表的10号端子，L2（火线）从保险丝后引线接入11号端子，零线N接12号端子，接触器的线圈分别与仪表的17、18号端子连接。

► 操作说明：

仪表在接线完成后，应仔细检查接线是否正确以及接线有无松动，然后按照企业实际情况设置防晃电时间，仪表的面板上有设置按钮，可以调节抗晃电时间，当接触器断开时，每按一次"设置"按钮增加0.1秒，大延时时间为4.0秒，在数值为4秒时，如再按设置按钮，则时间变为0.2秒，以此循环。

防晃电时间的设置应根据企业情况而定，建议时间为1.0～2.0秒

注意：设置防晃电时间只能在接触器断开时设置，当接触器吸合时不能设置时间。

► 安装方式及尺寸：

1．安装方式：导轨安装

2．安装尺寸:

                      1. JYFS01A 72×96×113 (mm)

                      2. JYFS01B 98×109×127 (mm)

► 注意事项：

1．本产品不能用在直流接触器及具有节能功能的接触器上。

2．产品接线应严格按接线图接线，区分火线及零线，不能接反。

3．本产品只适合于控制线圈电压为AC220V的接触器。

► 品质保证：

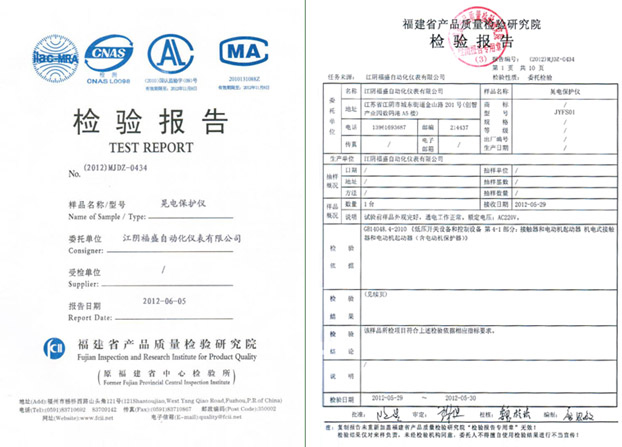

JYFS01晃电保护仪以GB14048.4-2010为检验依据，通过省产品质量检验研究院的电磁兼容试验，包括：射频传导发射试验、射频辐射发射试验、静电放电试验、电磁场试验、快速瞬变脉冲群试验、浪涌试验。产品从元器件的选用、组装、测试等环节严格按高标准进行生产，以确保产品的可靠及稳定性。
